Описание

К особенностям данного типа оборудования относятся: компактные размеры, большой диапазон передаточных чисел, малошумность при работе, возможность самоторможения.

Допустимая частота вращения входного вала не превышает 1 500 об/мин. Редуктор Ч2-40 может эксплуатироваться в умеренно-холодных, умеренных и тропических климатических условиях. Также допускается работа в неотапливаемых помещениях и на открытом воздухе под навесом. Рабочий температурный диапазон зависит от правильности выбора масла и может составлять -45С – +40°С. Предельные показатели находятся в прямой зависимости от конкретного климатического исполнения.

Условия применения редукторов Ч2-40

Нагрузка постоянная и переменная, одного направления и реверсивная;
Работа с периодическими остановками и длительная до 24 часов в сутки;
Вращение валов в любую сторону;
Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
Климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Технические характеристики редуктора Ч2-40

Номинальное передаточное число	Крутящий момент на выходном валу, Н.м	КПД редуктора	Расчетная мощность электродвигателя, кВт	Масса редуктора, кг	Допускаемая радиальная нагрузка, Н
64	35	0,81	0,1	30	300
80	35	0,8	0,1	30	300
100	35	0,79	0,1	30	300
128	38	0,77	0,1	30	300
160	38	0,75	0,05	30	300
200	38	0,75	0,04	30	300
256	38	0,72	0,03	30	300
320	38	0,7	0,02	30	300
400	38	0,69	0,02	30	300
512	40	0,65	0,02	30	300
640	40	0,64	0,01	30	300
800	40	0,63	0,01	30	300
1000	40	0,59	0,01	30	300
1280	40	0,55	0,01	30	300
1600	40	0,54	0,01	30	300
2000	40	0,49	0,01	30	300
2560	40	0,47	0,005	30	300
3200	36	0,44	0,004	30	300
4000	32	0,43	0,003	30	300
5000	28	0,39	0,002	30	300
6400	25	0,37	0,002	30	300

Гарантия

Завод «Механик» предоставляет гарантию на свою продукцию сроком на 18 месяцев.

Бесплатный ремонт или безвозмездную замену редуктора производитель обязан осуществлять в случае, когда покупатель соблюдает условия эксплуатации, хранения, транспортирования и монтажа оборудования.

Гарантийные обязательства на редуктор не распространяются в случаях:

отсутствуют сопроводительные или эксплуатационные документы, бирка, пломба;
выбор редуктора покупателем произведен не правильно (требуется более мощный привод и т. д.);
редуктор поврежден (трещины на корпусе и т. д.);
привнесены изменения в конструкцию изделия, не комплектность;
нарушены требования монтажа оборудования (использовался не в заказанном монтажном исполнении и т. д.);
масло, заливаемое в редуктор, не соответствует рекомендованному производителем в заданных условиях эксплуатации;
не производилась обкатка редуктора, первичная замена масла;
техническое обслуживание производилось с нарушениями и/или нет соответствующих записей в паспорте (журнал учета ТО);
редуктор подвергался вскрытию без согласования с производителем.

В случае выявления неисправности товара в течение гарантийного срока Вам необходимо составить рекламационный акт и направить его в наш адрес. На этом основании копания «Механик» примет решение о возврате, обмене, или ремонте неисправного оборудования.

Размеры

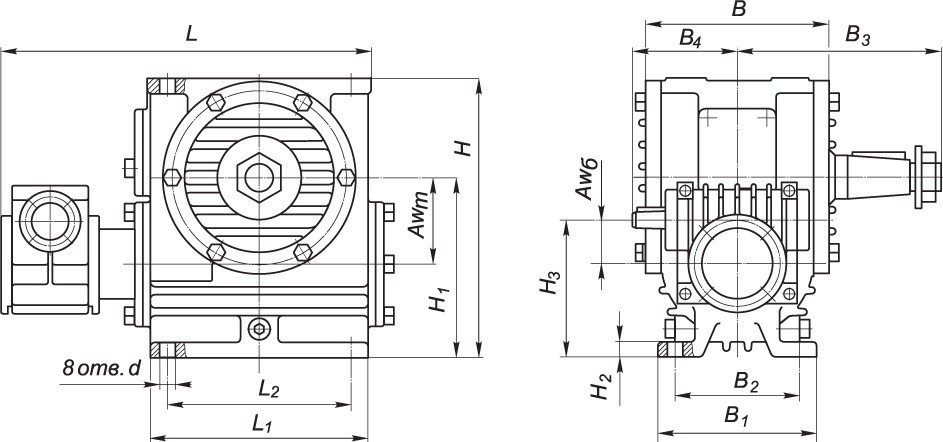

Габаритные и присоединительные размеры редуктора Ч2-40

Редуктор	Ч2-40
Aw т	40
Aw б	30
A	105
B	120
B 1	100
B 2	140
B 3	164
B 4	100
B 5	90
H	180
H 1	112
H 2	37
H 3	102
L	260
L 1	180
L 2	150
d	13

Входной вал редуктора Ч2-40

Редуктор	d	d 1	l	l 1	b	t
Ч2-40	16	М5	28	15	3	8,5

Выходной вал (исп.1) редуктора Ч2-40

Редуктор	d	d 1	l	l 1	b	t
Ч2-40/63	28к6	М8	60	20	8	31
Ч2-40/80	35к6	М8	80	20	10	38

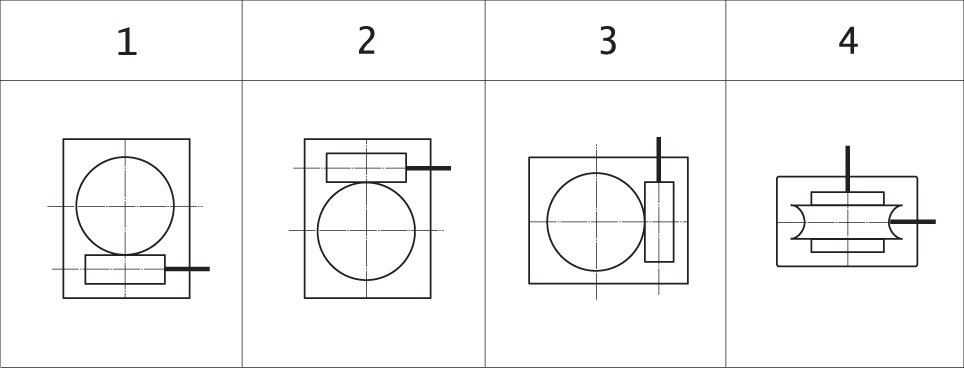

Варианты расположения червячной пары в редукторе Ч2-40 (вид сбоку)

Условное обозначение

Условное обозначение редуктора Ч2-40

Ч2-40-31,5-52-1-У3, где: Ч2 — тип редуктора; 40 — межосевое расстояние, мм; 31,5 — номинальное передаточное число; 52 — вариант сборки; 1 — вариант расположения червячной пары; У3 — климатическое исполнение и категория размещения.

Редуктор Ч2-40 в Курске

Name: Редуктор Ч2-40
SKU: Ч2-40
Availability: InStock

Увеличить

Наличие: Есть

Цена: по запросу

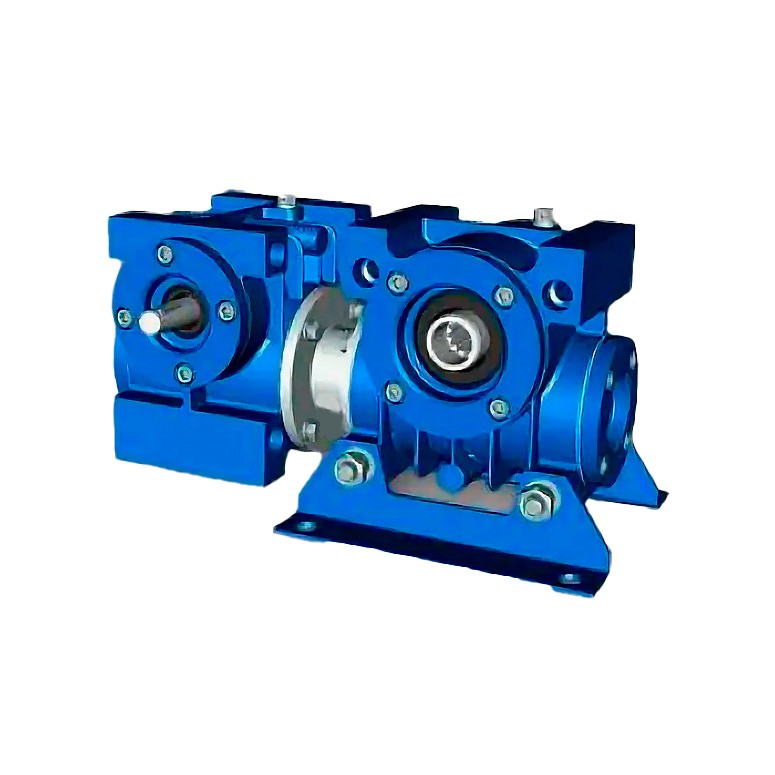

Редуктор червячный двухступенчатый Ч2-40 характеризуется универсальностью, благодаря чему получил широкое распространение в механизмах различного назначения.
